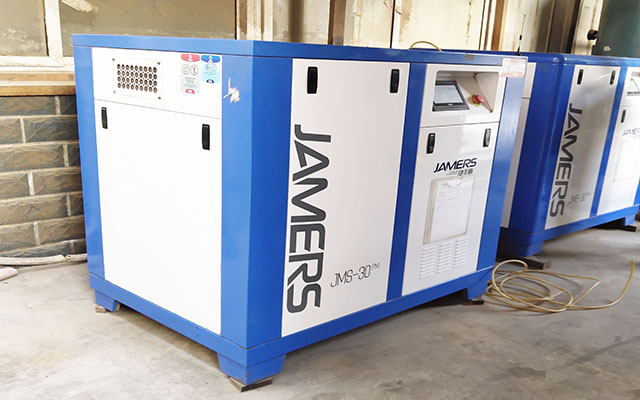

螺桿空壓機基本結構及原理作用
作者：admin 發布日期：2019-12-14 10:32:23 關注次數：
次瀏覽
二維碼分享
通常把節圓外具有凸齒的轉子，稱為陽轉子或陽螺桿。把節圓內具有凹齒的轉子，稱為陰轉子或陰轉子。一般陽轉子與原動機連接，由陽轉子帶動陰轉子轉動。
轉子上的再一對軸承實現軸向定位，并承受壓縮機中的軸向力。轉子兩端的圓柱滾子軸承使轉子實現徑向定位，并承受壓縮機中的徑向力。
在壓縮機機體的兩端，分別開設一定形狀和大小的孔口。一個供吸氣用，稱為進氣口；另一個供排氣用，稱作排氣口。
工作原理：
螺桿壓縮機的工作循環可分為進氣，壓縮和排氣三個過程。隨著轉子旋轉，每對相互嚙合的齒相繼完成相同的工作循環。
1、進氣過程：轉子轉動時，陰陽轉子的齒溝空間在轉至進氣端壁開口時，其空間大，此時轉子齒溝空間與進氣口的相通，當氣體充滿了整個齒溝時，轉子進氣側端面轉離機殼進氣口，在齒溝的氣體即被封閉。
2、壓縮過程：陰陽轉子在吸氣結束時，其陰陽轉子齒尖會與機殼封閉，此時氣體在齒溝內不再外流。其嚙合面逐漸向排氣端移動。嚙合面與排氣口之間的齒溝空間漸漸件小，齒溝內的氣體被壓縮壓力提高。
3、排氣過程：當轉子的嚙合端面轉到與機殼排氣口相通時，被壓縮的氣體開始排出，直至齒尖與齒溝的嚙合面移至排氣端面，此時陰陽轉子的嚙合面與機殼排氣口的齒溝空間為0，即完成排氣過程，在此同時轉子的嚙合面與機殼進氣口之間的齒溝長度又達到一定長度，進氣過程又再進行。
從上述工作原理可以看出，螺桿壓縮機是一種工作容積作回轉運動的容積式氣體壓縮機械。氣體的壓縮依靠容積的變化來實現，而容積的變化又是借助壓縮機的一對轉子在機殼內作回轉運動來達到。
螺桿壓縮機的特點：
螺桿壓縮機與活塞壓縮機相同，都屬容積式壓縮機。就主要部件的運動形式而言，又與離心壓縮機相似。所以，螺桿壓縮機同時具有上述兩類壓縮機的特點。
轉子上的再一對軸承實現軸向定位，并承受壓縮機中的軸向力。轉子兩端的圓柱滾子軸承使轉子實現徑向定位，并承受壓縮機中的徑向力。
在壓縮機機體的兩端，分別開設一定形狀和大小的孔口。一個供吸氣用，稱為進氣口；另一個供排氣用，稱作排氣口。
工作原理：
螺桿壓縮機的工作循環可分為進氣，壓縮和排氣三個過程。隨著轉子旋轉，每對相互嚙合的齒相繼完成相同的工作循環。
1、進氣過程：轉子轉動時，陰陽轉子的齒溝空間在轉至進氣端壁開口時，其空間大，此時轉子齒溝空間與進氣口的相通，當氣體充滿了整個齒溝時，轉子進氣側端面轉離機殼進氣口，在齒溝的氣體即被封閉。
3、排氣過程：當轉子的嚙合端面轉到與機殼排氣口相通時，被壓縮的氣體開始排出，直至齒尖與齒溝的嚙合面移至排氣端面，此時陰陽轉子的嚙合面與機殼排氣口的齒溝空間為0，即完成排氣過程，在此同時轉子的嚙合面與機殼進氣口之間的齒溝長度又達到一定長度，進氣過程又再進行。
從上述工作原理可以看出，螺桿壓縮機是一種工作容積作回轉運動的容積式氣體壓縮機械。氣體的壓縮依靠容積的變化來實現，而容積的變化又是借助壓縮機的一對轉子在機殼內作回轉運動來達到。
螺桿壓縮機的特點：
螺桿壓縮機與活塞壓縮機相同，都屬容積式壓縮機。就主要部件的運動形式而言，又與離心壓縮機相似。所以，螺桿壓縮機同時具有上述兩類壓縮機的特點。
